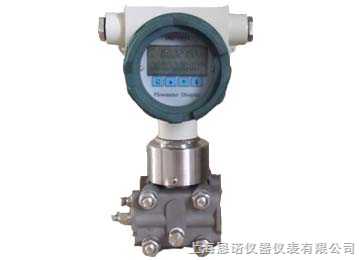

DMP9051-C型蒸汽温压稳压补偿一体化差压流量计的详细资料:
一、功能
流量积算仪采用微功耗单片机(功耗<=400uA),使用工业锂电池DC3.6V供电,可使用2-3年。
流量积算仪使用大屏幕液晶显示,可以显示6位瞬时流量,精确到小数点后2位(0~9999.99m3/h)或1位(0~99999.9m3/h),累积流量可以显示9位累积流量,精确到小数点4位(0~99999.9999m3)或5位0~9999.99999m3)。
二、接线
流量积算仪采用瞬时流量和累积流量同时显示方式,并提供下列输出方式:
(1)三线制脉冲远传输出;(标准配置)
(2)两线、三线电流输出;(可选)
(3)485输出;(可选)
流量积算仪采用微功耗单片机(功耗<=400uA),使用工业锂电池DC3.6V供电,可使用2-3年。
流量积算仪使用大屏幕液晶显示,可以显示6位瞬时流量,精确到小数点后2位(0~9999.99m3/h)或1位(0~99999.9m3/h),累积流量可以显示9位累积流量,精确到小数点4位(0~99999.9999m3)或5位0~9999.99999m3)。
二、接线
流量积算仪采用瞬时流量和累积流量同时显示方式,并提供下列输出方式:
(1)三线制脉冲远传输出;(标准配置)
(2)两线、三线电流输出;(可选)
(3)485输出;(可选)
三、技术参数
(一)电流输出
1、 输出两线制4-20mA
2、 负载电阻:0~600Ω
3、 响应时间:<1秒
4、 基本误差:±0.5%(20℃±5℃)
5、 环境条件: 温度: -40-85℃湿度: <85%
6、 供电电源: ±24VDC±15%
7、 供电电流:<60mA
(二)脉冲
1.工作电压:12VDC~+24VDC
2.工作电流<50mA
3.脉冲输出幅值Vh=24V, VL<1V.
4.频率输出:0~1000Hz.
5.脉冲当量:以累积流量的显示的基本单位为输出,如:累积显示为5位小数0.00000,则脉冲当量为0.00001M3/P即0.01L/P;累积显示为4位小数0.0000,则脉冲当量为0.0001M3/P即0.1L/P;累积显示为3位小数0.000,则脉冲当量为0.001M3/P即1L/P。
(三)485输出
协议: modbus rtu
报文格式:仪表使用04包发送3个浮点型变量12个连续字节
依次是瞬时流量6位(0-999999,4个字节),累积流量低6位(0-999999,4个字节),累积流量高6位(0-999999,4个字节)
累积流量低6位:地址30001,(0-999999)
累积流量高6位:地址30003,(0-999999)
瞬时流量6位:地址30005,(0-999999)
小数点参照流量仪表显示,仪表不发送小数点信息。
四、防护及防爆等级
防护等级:IP65
防爆等级:ExⅡdCT4(不含乙炔)
五、误差修正
将K21设置为1212,按 确认,进入误差修正状态。如果仪表超差,在当前流量通过状态下按 键,即可显示当前流量所对应的系数,使用下面公式:
需要修正的参数K0x=(标准数据÷仪表显示)×K0x
然后按 ,临时退出,再继续下一个流量点的标顶,重复上面操作,
当所有流量点都标定完成后,同时按 、 键退出标定状态。
